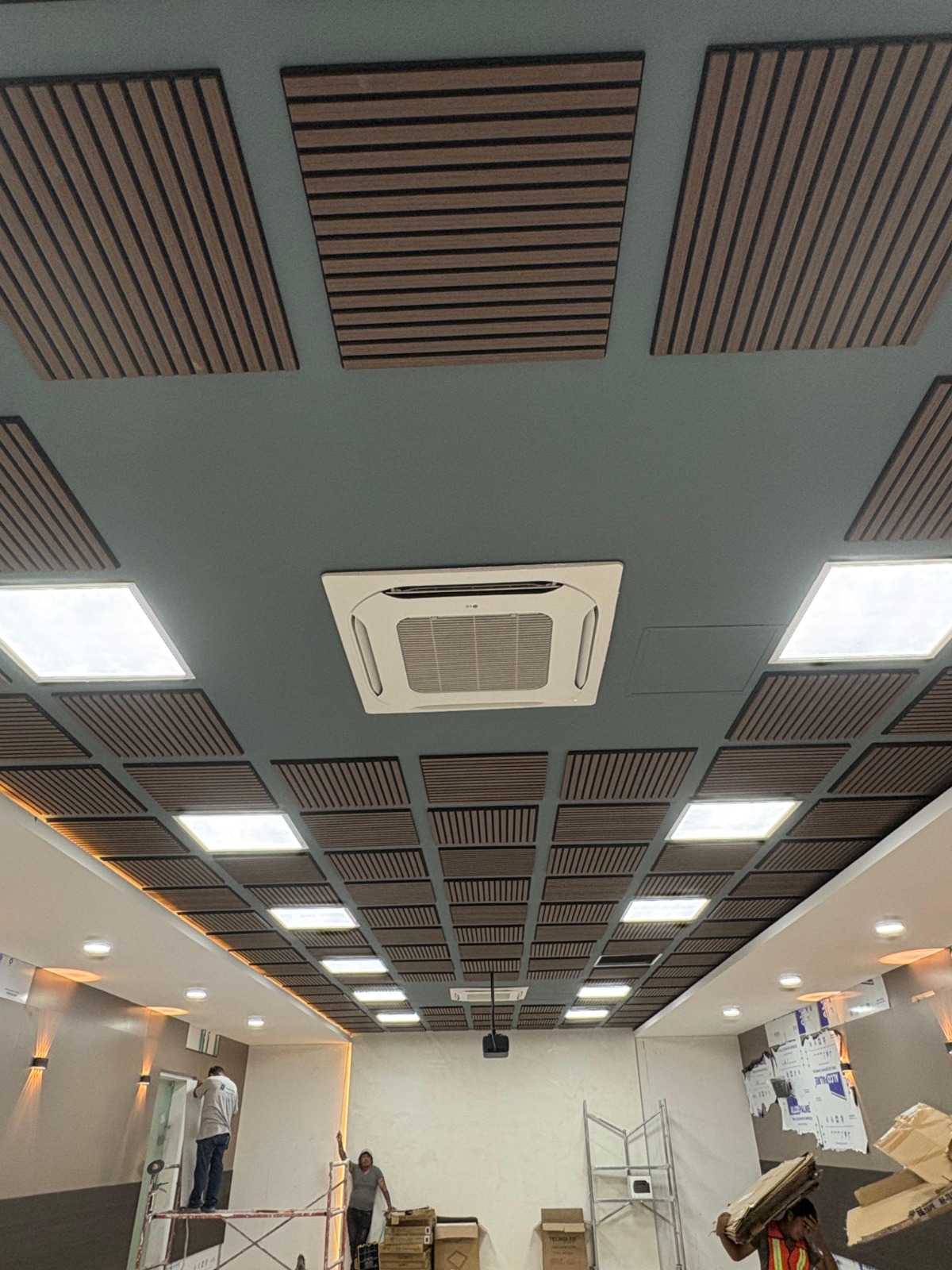

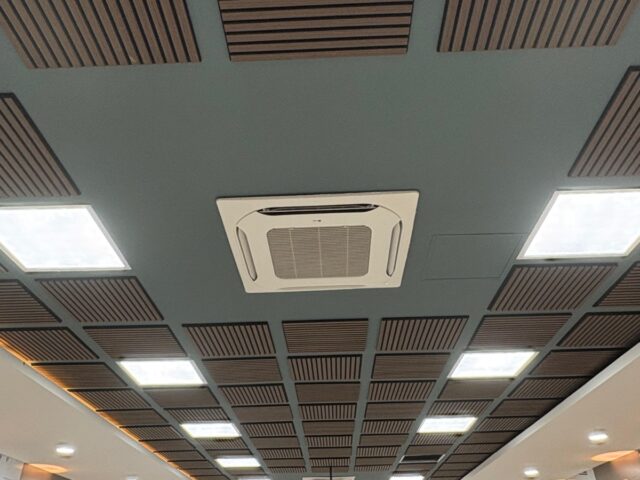

Instalación de Aire Acondicionado Tipo Cassette. Se realizó la instalación profesional de sistemas de aire acondicionado tipo Cassette marca LG, integrados en cielos rasos para generar una climatización uniforme en todo el espacio.

Nuestro servicio incluyó:

  • 🔹 Montaje de unidad evaporadora tipo Cassette en cielo falso
  • 🔹 Instalación de unidad condensadora
  • 🔹 Tendido de tuberías de refrigerante y aislamiento térmico
  • 🔹 Sistema de drenaje de condensados
  • 🔹 Conexiones eléctricas y controles
  • 🔹 Pruebas de funcionamiento y puesta en marcha

INFORME TÉCNICO DE OBRA

PROYECTO: INSTALACIÓN DE SISTEMA DE AIRE ACONDICIONADO TIPO CASSETTE

OBRA: HOSPITAL JUÁREZ

OBJETO DEL PROYECTO

El presente informe tiene como finalidad describir los trabajos ejecutados para la instalación de un sistema de aire acondicionado tipo Cassette marca LG, implementado en diversas áreas del Hospital Juárez, con el propósito de garantizar condiciones óptimas de confort térmico y calidad del aire interior.

ALCANCE DE LOS TRABAJOS

Los trabajos comprendieron el suministro, instalación, interconexión y puesta en marcha de equipos tipo Cassette, incluyendo todos los materiales, accesorios y maniobras necesarias para su correcta operación.

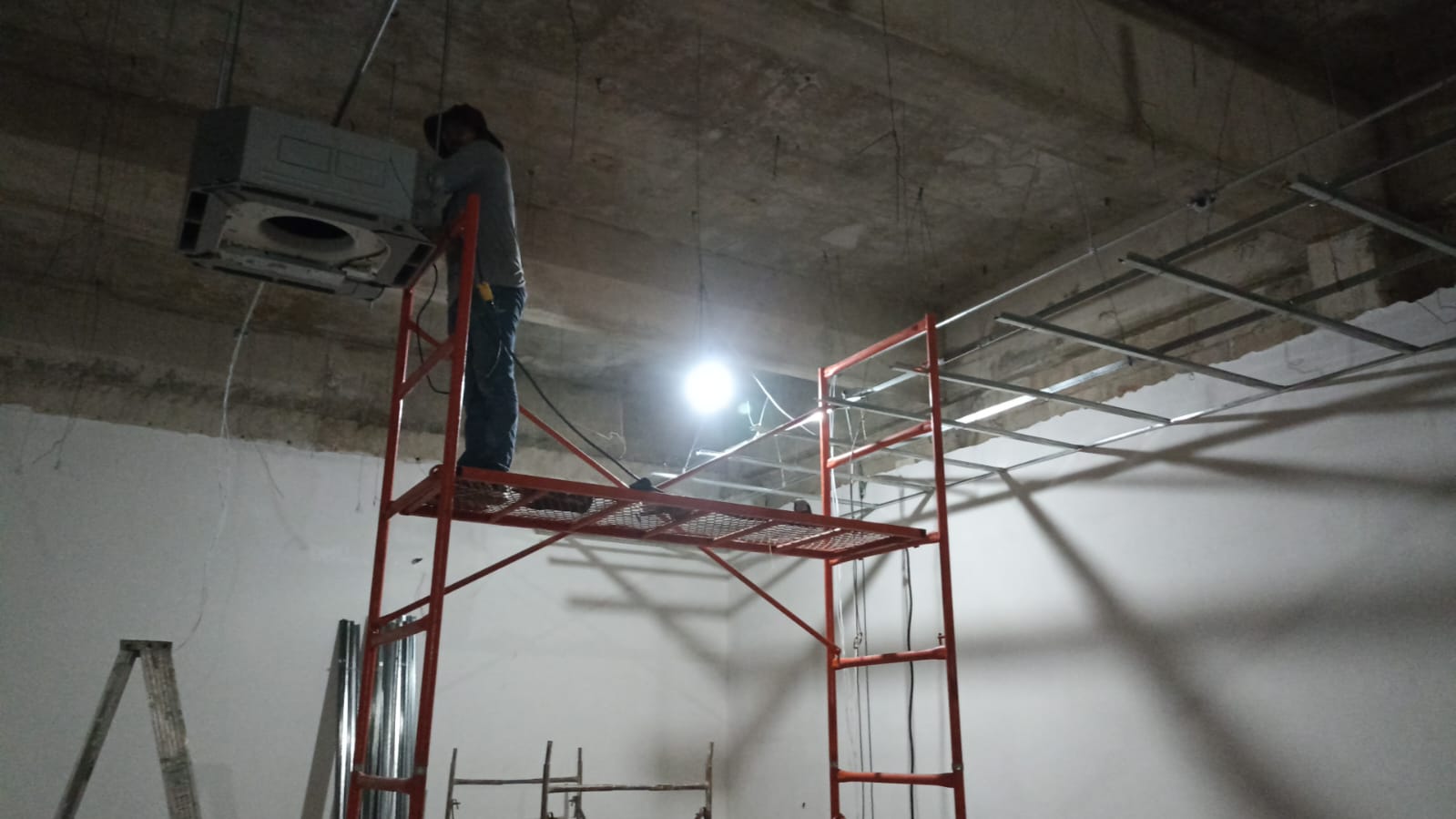

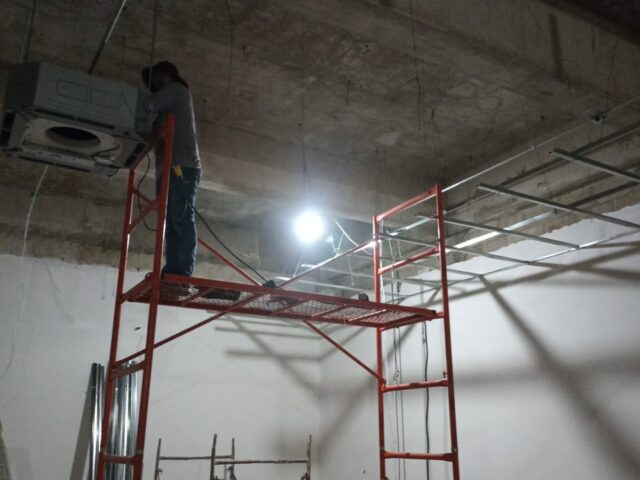

Instalación de Unidades Evaporadoras

  • Suministro y montaje de unidades evaporadoras tipo Cassette marca LG.

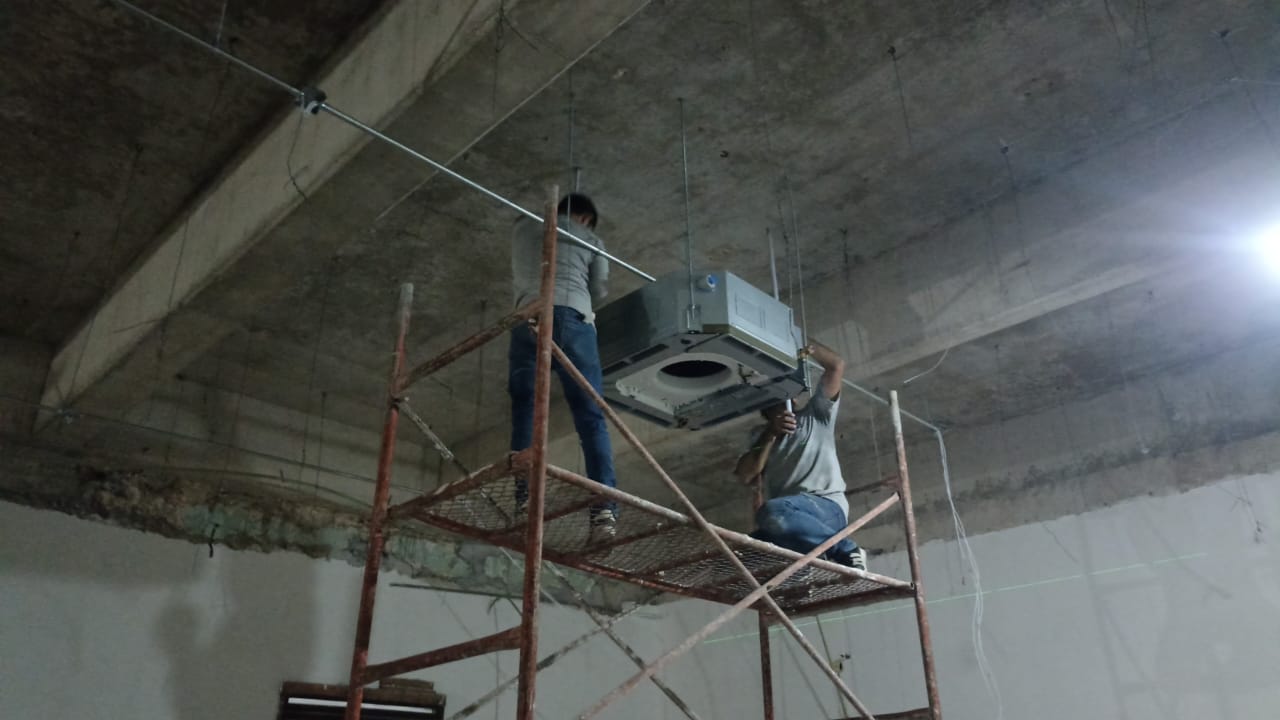

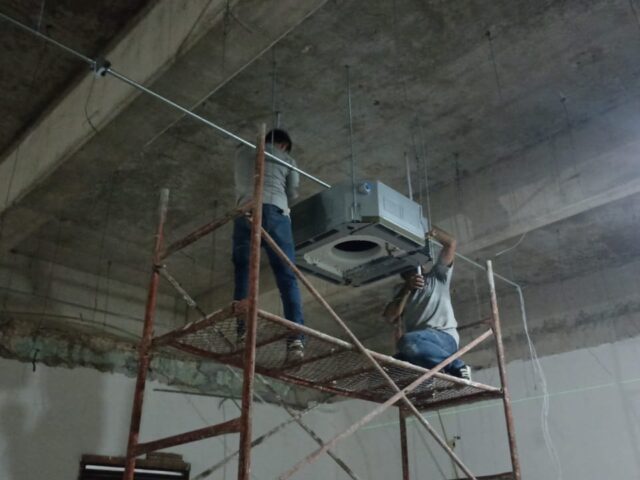

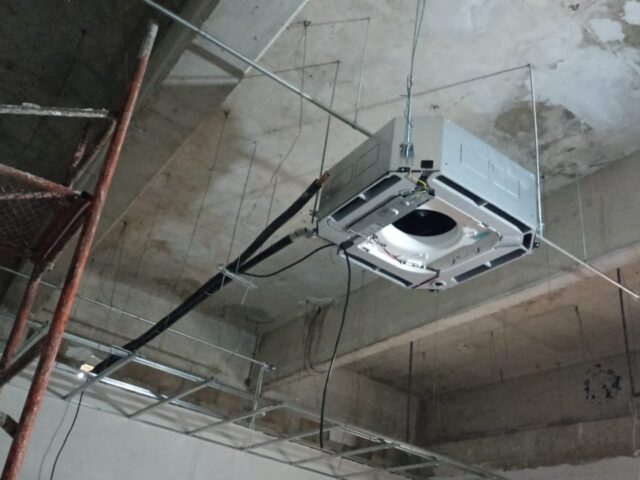

  • Integración en cielo raso (cielo falso), considerando nivelación, alineación y fijación estructural mediante varilla roscada y soportes metálicos.
  • Verificación de accesos para mantenimiento preventivo y correctivo.

Instalación de Unidades Condensadoras

  • Colocación y nivelación en área designada conforme a planos.
  • Instalación sobre base estructural adecuada.
  • Verificación de distancias mínimas para ventilación y disipación térmica.

Sistema de Refrigeración

  • Tendido de tuberías de cobre para líneas de succión y líquido.
  • Aplicación de aislamiento térmico elastomérico en línea de succión.
  • Soldadura con aporte de plata y barrido con nitrógeno durante el proceso.
  • Pruebas de hermeticidad con nitrógeno a presión controlada.
  • Realización de vacío profundo con bomba de vacío y vacuómetro digital antes de la liberación de refrigerante.

Sistema de Drenaje de Condensados

  • Instalación de tubería de PVC hidráulico para desagüe.
  • Pendiente adecuada para flujo por gravedad.
  • Pruebas de descarga para verificación de correcto funcionamiento.

Instalación Eléctrica

  • Cableado de alimentación eléctrica conforme a capacidad del equipo.
  • Instalación de protecciones termomagnéticas según especificación técnica.
  • Conexión de sistemas de control y termostatos.
  • Verificación de voltaje, amperaje y balance de fases (cuando aplique).

PRUEBAS Y PUESTA EN MARCHA

Se realizaron las siguientes pruebas:

  • Verificación de presiones de operación.
  • Medición de temperatura de suministro y retorno.
  • Revisión de consumo eléctrico nominal.
  • Inspección de vibraciones y niveles de ruido.
  • Confirmación de correcto drenaje de condensados.

CUMPLIMIENTO NORMATIVO

  • Especificaciones técnicas del fabricante.
  • Buenas prácticas de instalación HVAC.
  • Normativa eléctrica vigente aplicable.

CONCLUSIÓN

El sistema fue instalado y puesto en operación satisfactoriamente, garantizando condiciones adecuadas de climatización, eficiencia energética y confiabilidad operativa para las áreas intervenidas del Hospital Juárez.
