PROYECTO: INSTALACIÓN DE EQUIPOS FAN COIL DE AGUA HELADA Y RED DE DISTRIBUCIÓN DE AIRE

OBJETO DEL PROYECTO

El presente informe tiene como finalidad describir los trabajos ejecutados para la instalación de equipos tipo Fan Coil de agua helada con capacidad de 8 TR (Toneladas de Refrigeración), así como la fabricación e instalación de la red de ductos en lámina galvanizada con aislamiento térmico y difusores lineales para la adecuada distribución de aire acondicionado.

ALCANCE DE LOS TRABAJOS

Los trabajos comprendieron el suministro, montaje, interconexión y puesta en operación de los equipos y sistemas asociados, conforme a planos y especificaciones técnicas del proyecto.

INSTALACIÓN DE EQUIPOS FAN COIL

Características Generales

  • Tipo: Fan Coil de agua helada
  • Capacidad nominal: 8 TR
  • Sistema de operación: Circuito cerrado de agua helada

Trabajos Ejecutados

  • Maniobras de posicionamiento y montaje del equipo en área designada.
  • Nivelación y fijación mediante soportes estructurales adecuados.
  • Conexión a red hidráulica de agua helada (línea de suministro y retorno).
  • Instalación de válvulas de control, válvulas de balance y accesorios hidráulicos.
  • Aislamiento térmico en tuberías para evitar pérdidas energéticas y condensación.
  • Instalación de bandeja y conexión a sistema de drenaje de condensados.
  • Conexiones eléctricas de alimentación y control.

INSTALACIÓN DE RED DE DUCTOS

Fabricación de Ductería

  • Fabricación de ductos en lámina galvanizada calibre conforme a especificación del proyecto.
  • Ensamble mediante unión tipo Pittsburgh y sellado hermético de juntas.
  • Refuerzos estructurales según dimensiones y presión de operación.

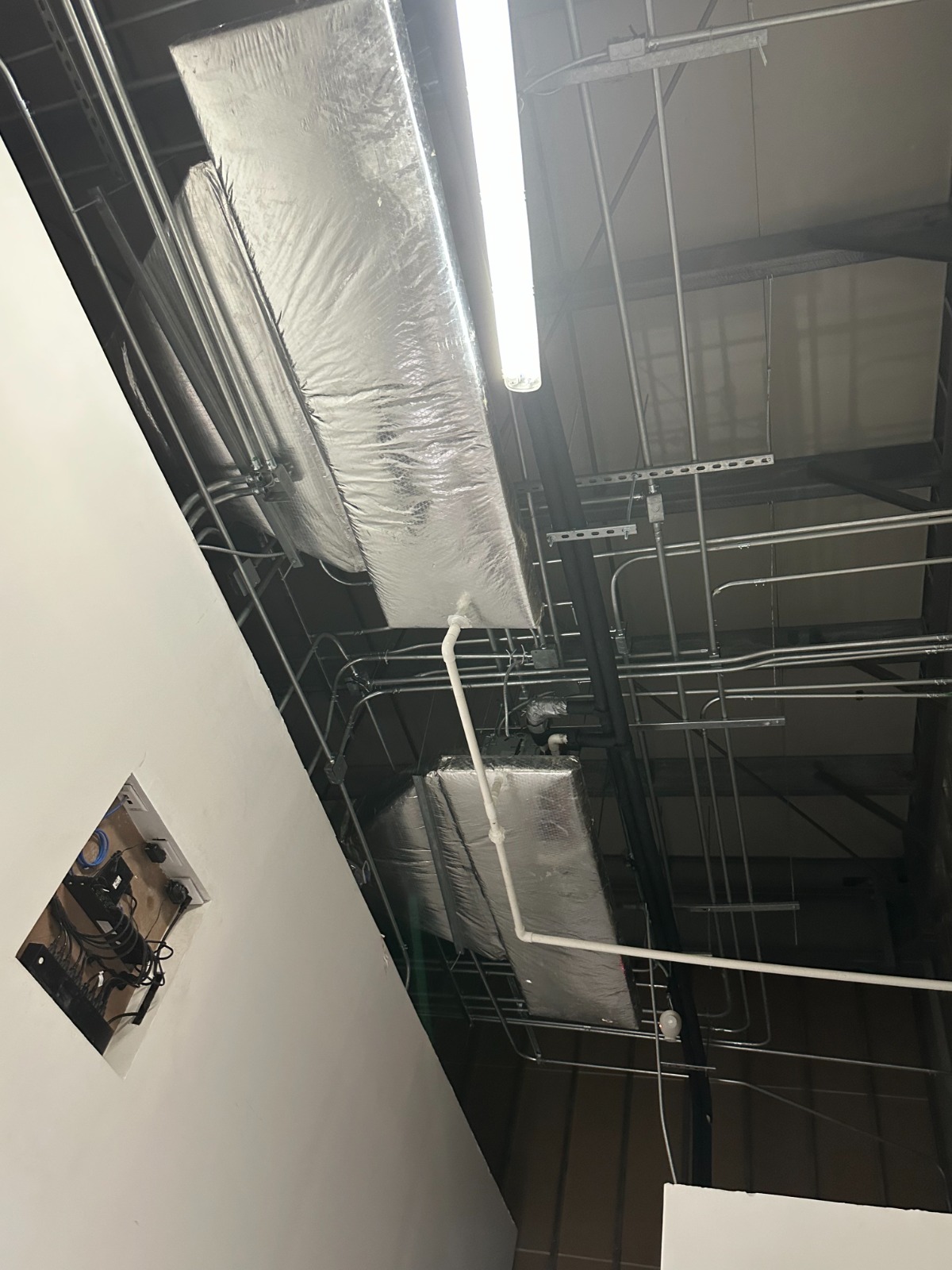

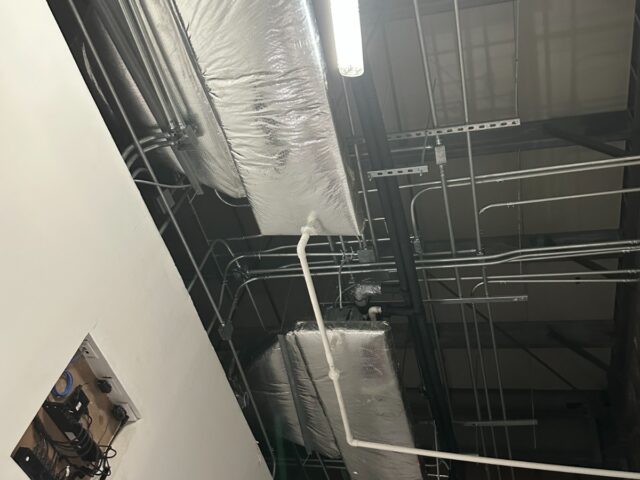

Montaje e Instalación

  • Colocación y suspensión mediante soportería metálica (varilla roscada y anclajes).
  • Alineación y nivelación de tramos principales y ramales.
  • Sellado de uniones para evitar fugas de aire.

Aislamiento Térmico

  • Aplicación de aislamiento térmico exterior (tipo fibra de vidrio o elastomérico según especificación).
  • Sellado de juntas con cinta aluminizada para garantizar continuidad térmica.

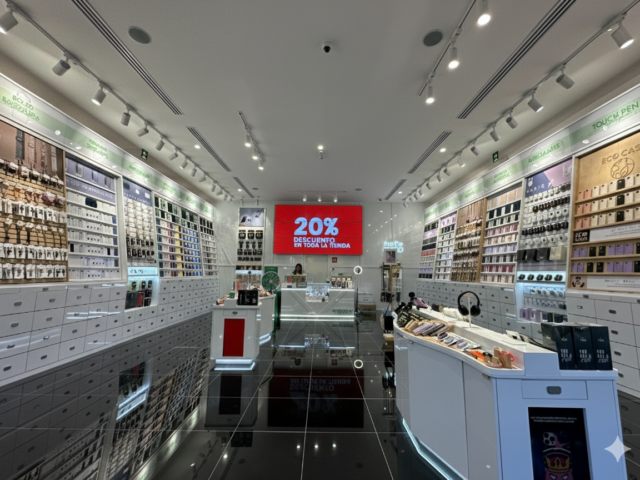

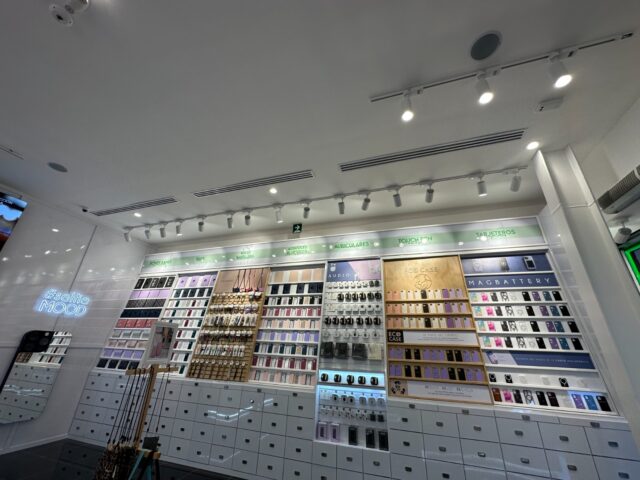

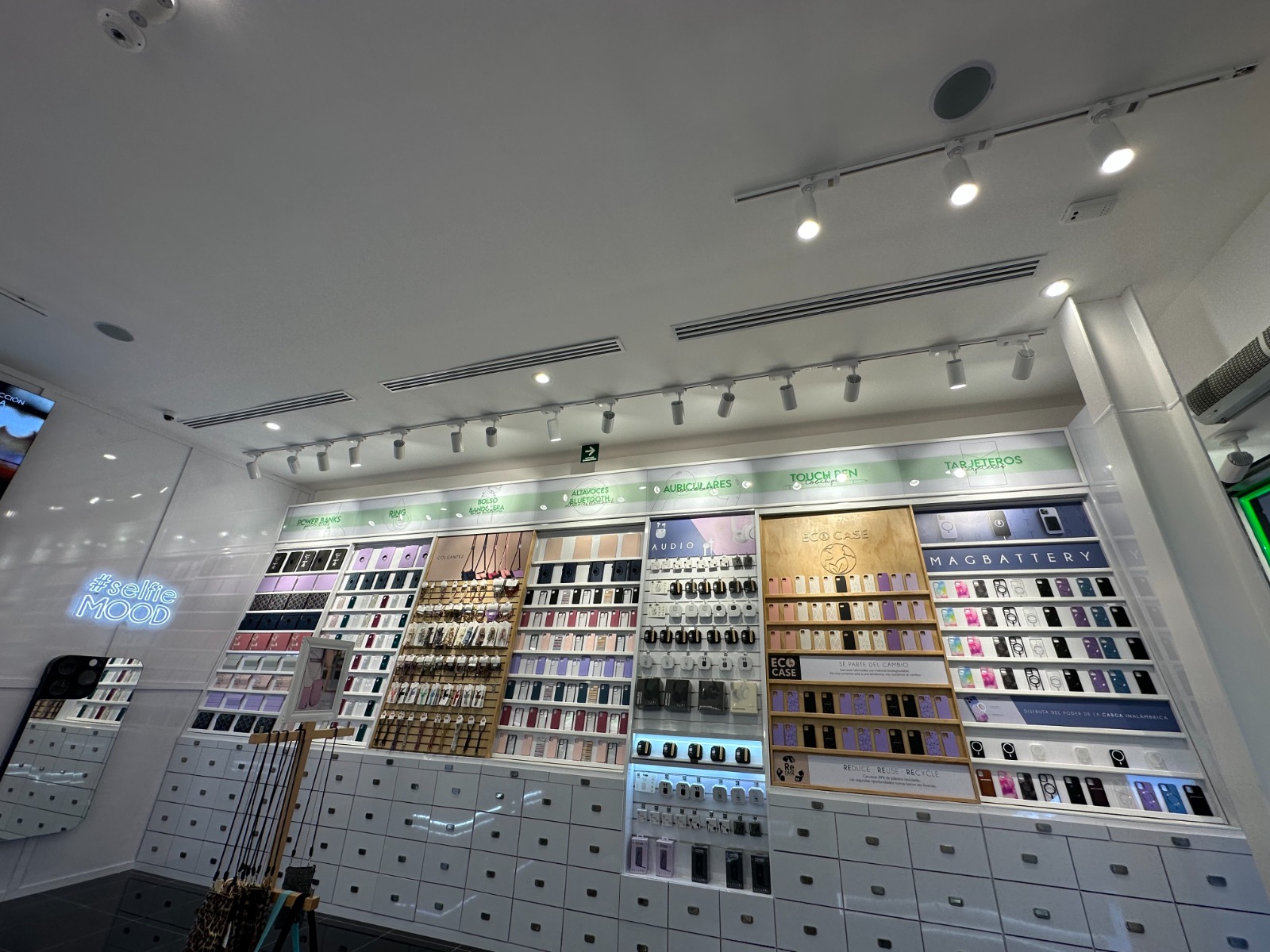

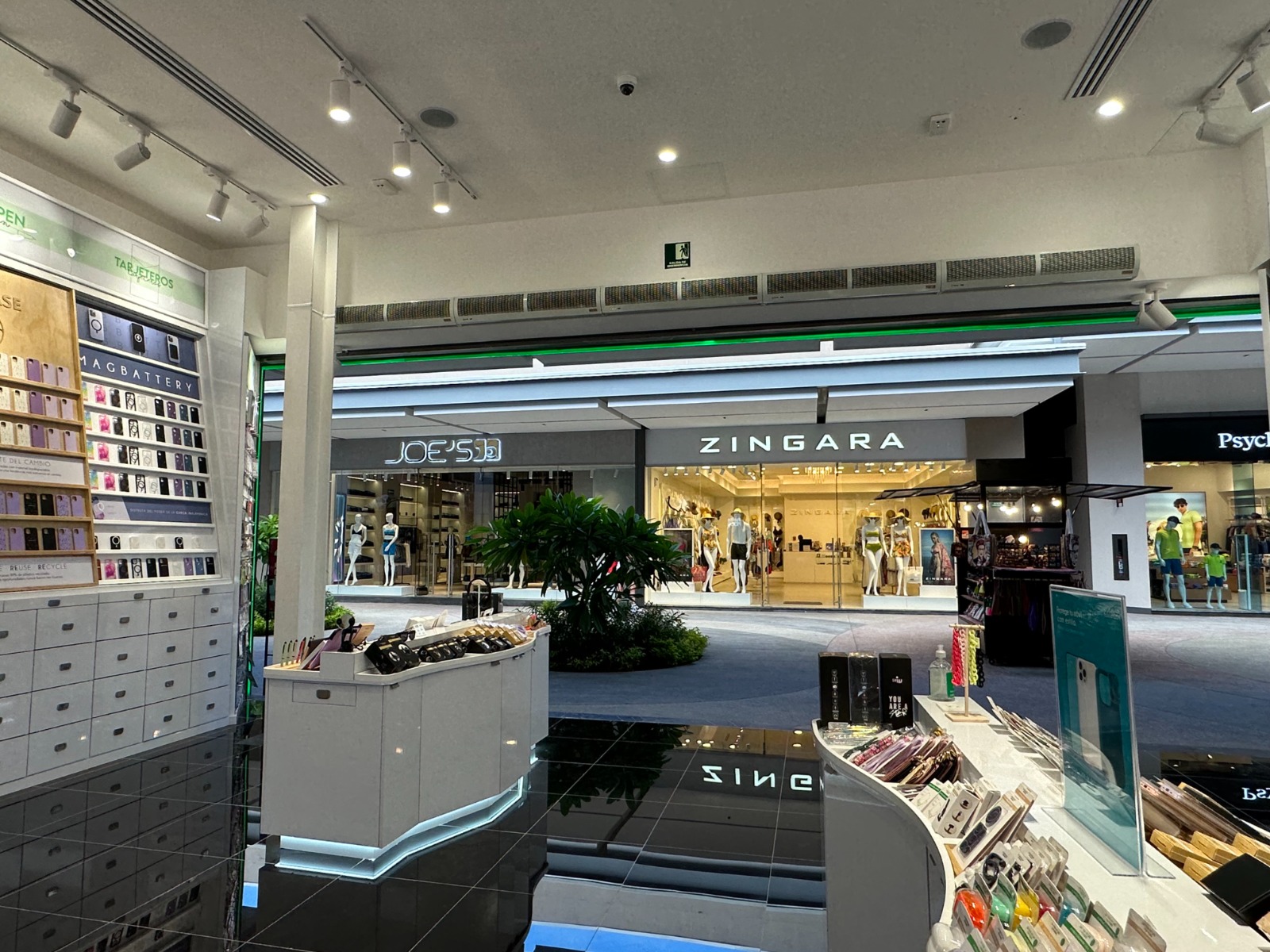

INSTALACIÓN DE DIFUSORES

  • Suministro e instalación de difusores lineales para distribución uniforme del aire.
  • Integración a plafón o cielo falso conforme a diseño arquitectónico.
  • Ajuste de compuertas para balanceo de flujo de aire.

PRUEBAS Y PUESTA EN MARCHA

Se realizaron las siguientes pruebas técnicas:
  • Prueba hidrostática en red de agua helada (cuando aplicó).
  • Verificación de estanqueidad en conexiones hidráulicas.
  • Medición de caudal de aire en ductos y ajuste de balanceo.
  • Verificación de temperatura de suministro y retorno.
  • Medición de consumo eléctrico del equipo.
  • Comprobación de correcto funcionamiento del sistema de drenaje de condensados.
Los equipos quedaron operando dentro de parámetros normales de diseño y especificaciones del fabricante.

CUMPLIMIENTO TÉCNICO

La instalación se ejecutó conforme a:
  • Planos aprobados del proyecto.
  • Especificaciones técnicas del fabricante.
  • Buenas prácticas de instalación HVAC.
  • Normativa eléctrica e hidráulica vigente aplicable.

CONCLUSIÓN

Los trabajos de instalación de los equipos Fan Coil de 8 TR y la red de ductos de lámina galvanizada con aislamiento y difusores lineales fueron concluidos satisfactoriamente, garantizando eficiencia en la distribución de aire, correcto intercambio térmico y operación confiable del sistema de climatización.
