PROYECTO: INSTALACIÓN DE SISTEMA INTEGRAL DE CLIMATIZACIÓN Y VENTILACIÓN

OBJETO DEL PROYECTO

El presente informe tiene como finalidad describir los trabajos ejecutados correspondientes a la instalación de equipos Fan Coil, sistema de ductería en lámina galvanizada, equipos minisplit tipo Hi Wall y sistema de extracción e inyección de aire en área de cocina mediante ductería en lámina negra, con el propósito de garantizar condiciones adecuadas de confort térmico, ventilación y renovación de aire.

ALCANCE GENERAL

Los trabajos incluyeron suministro, montaje, interconexión, pruebas y puesta en marcha de los sistemas mencionados, conforme a planos aprobados y especificaciones técnicas del proyecto.

INSTALACIÓN DE EQUIPOS FAN COIL

Montaje Mecánico

  • Posicionamiento y fijación de equipos mediante soportes estructurales adecuados.
  • Nivelación y alineación conforme a especificaciones del fabricante.
  • Instalación de bandeja de condensados y conexión a red de drenaje.

Conexiones Hidráulicas

  • Interconexión a sistema de agua helada (suministro y retorno).
  • Instalación de válvulas de control, válvulas de balance y accesorios.
  • Aislamiento térmico en tuberías para evitar pérdidas energéticas y condensación.

Instalación Eléctrica

  • Conexión de alimentación eléctrica y sistema de control.
  • Verificación de parámetros eléctricos (voltaje, amperaje y protecciones).

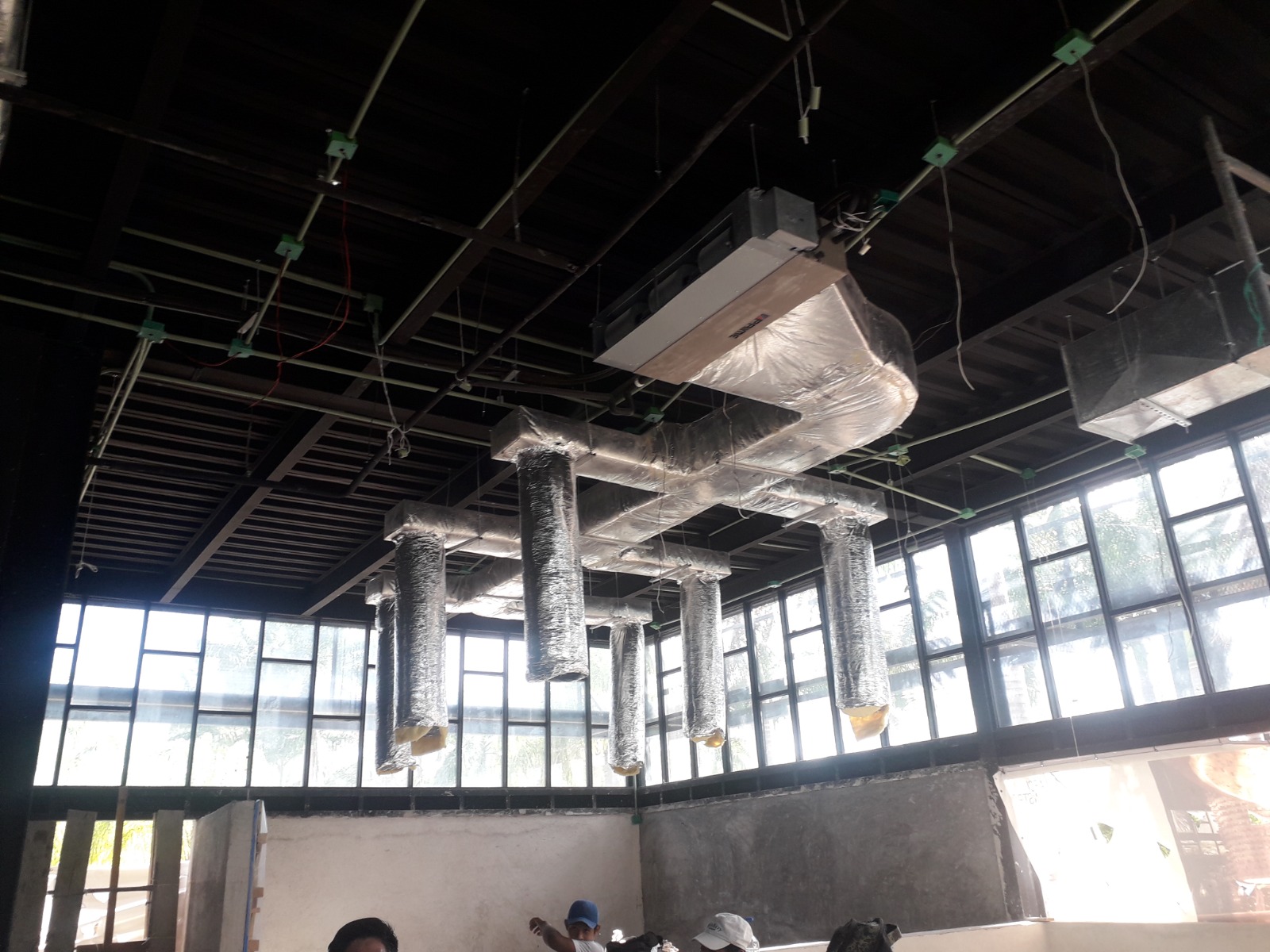

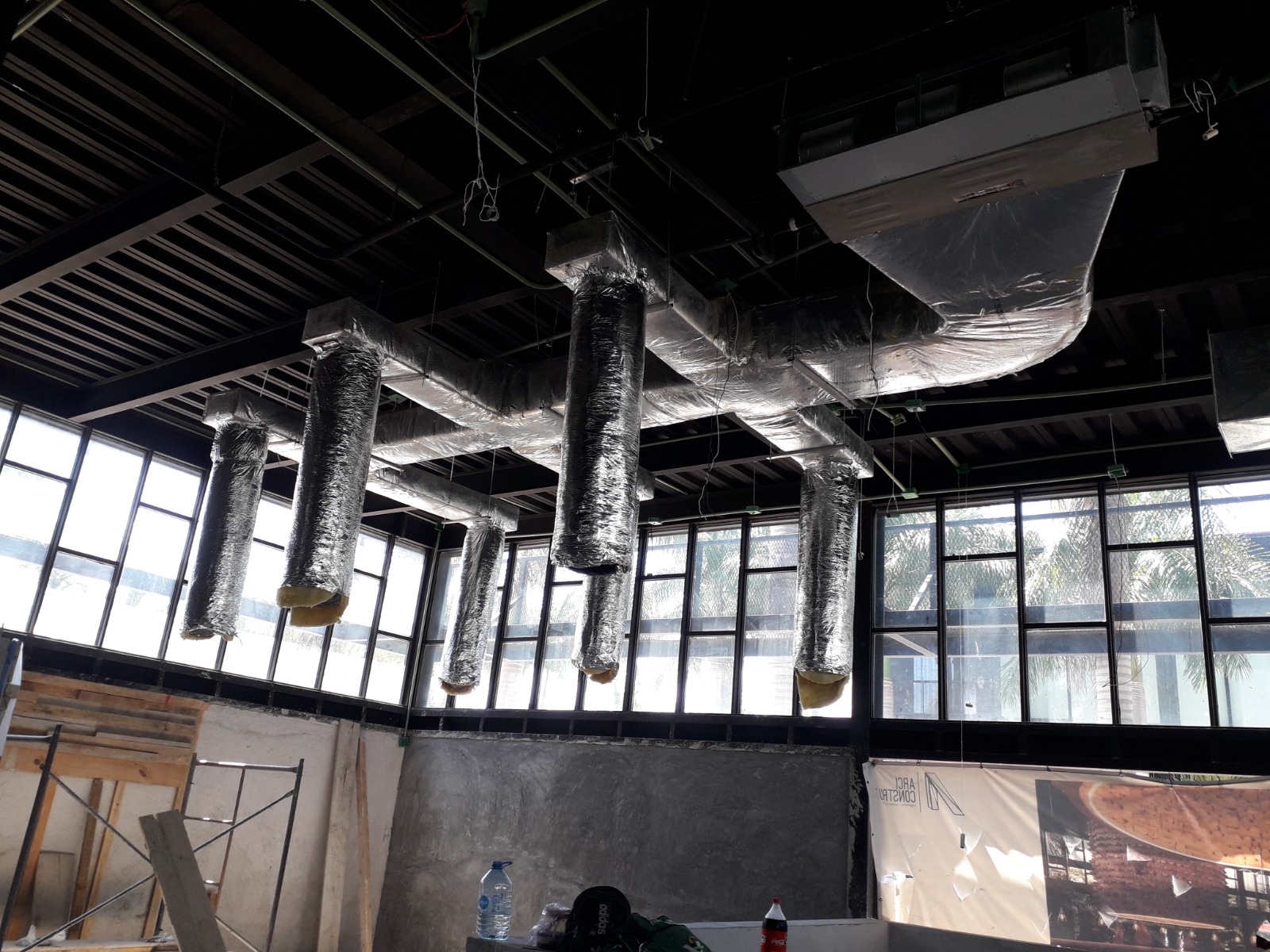

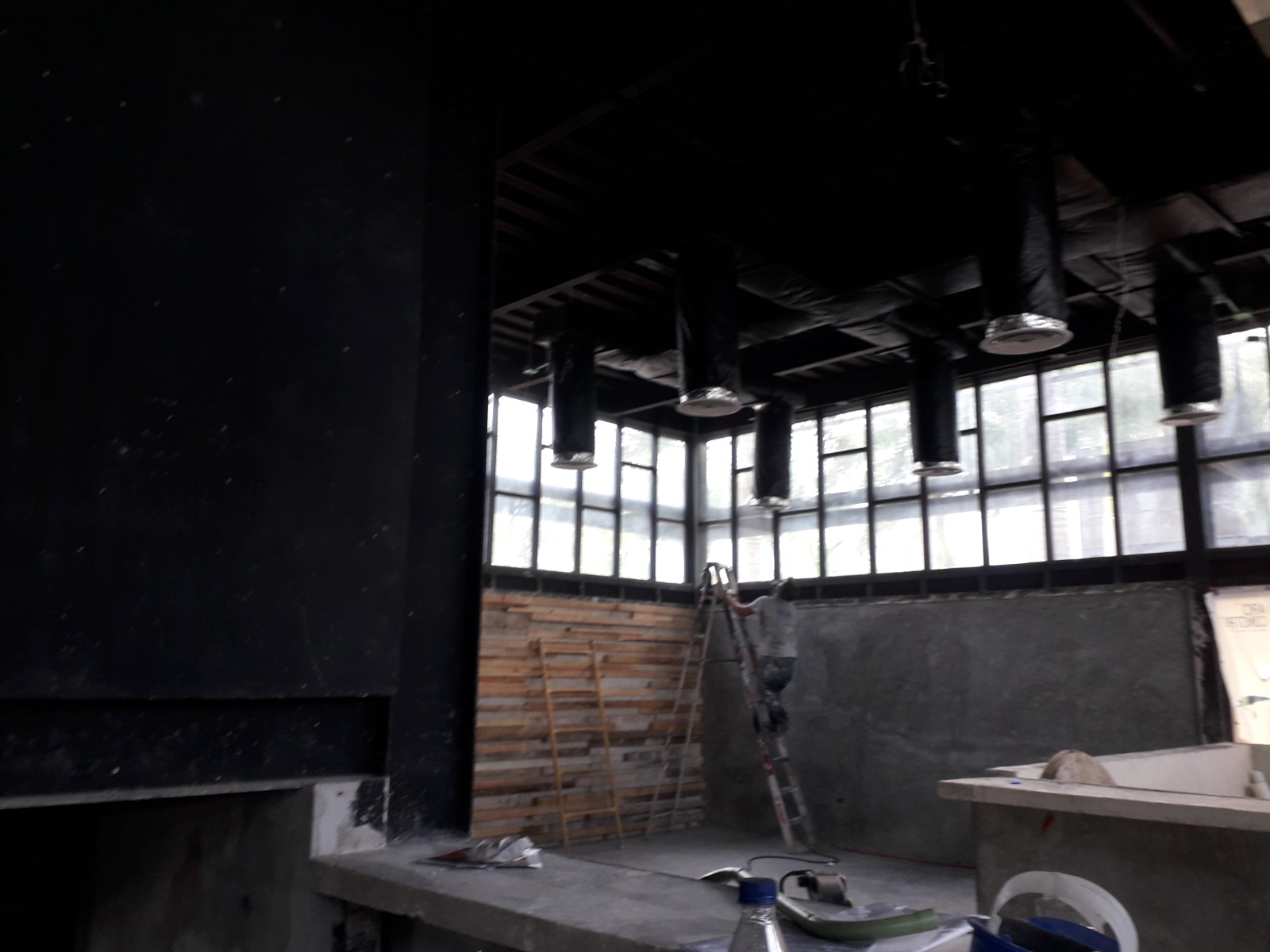

SISTEMA DE DUCTERÍA EN LÁMINA GALVANIZADA

Fabricación

  • Fabricación de ductos en lámina galvanizada, calibre según especificación del proyecto.
  • Uniones tipo Pittsburgh y sellado hermético de juntas.
  • Refuerzos estructurales conforme a dimensiones y presión de operación.

Instalación

  • Suspensión mediante varilla roscada y anclajes estructurales.
  • Alineación y nivelación de tramos principales y ramales.
  • Sellado de uniones para evitar fugas de aire.

Aislamiento

  • Aplicación de aislamiento térmico exterior.
  • Sellado de juntas con cinta aluminizada para garantizar continuidad térmica.

INSTALACIÓN DE EQUIPOS MINISPLIT TIPO HI WALL

  • Montaje de unidades evaporadoras en muro, asegurando nivelación y fijación adecuada.

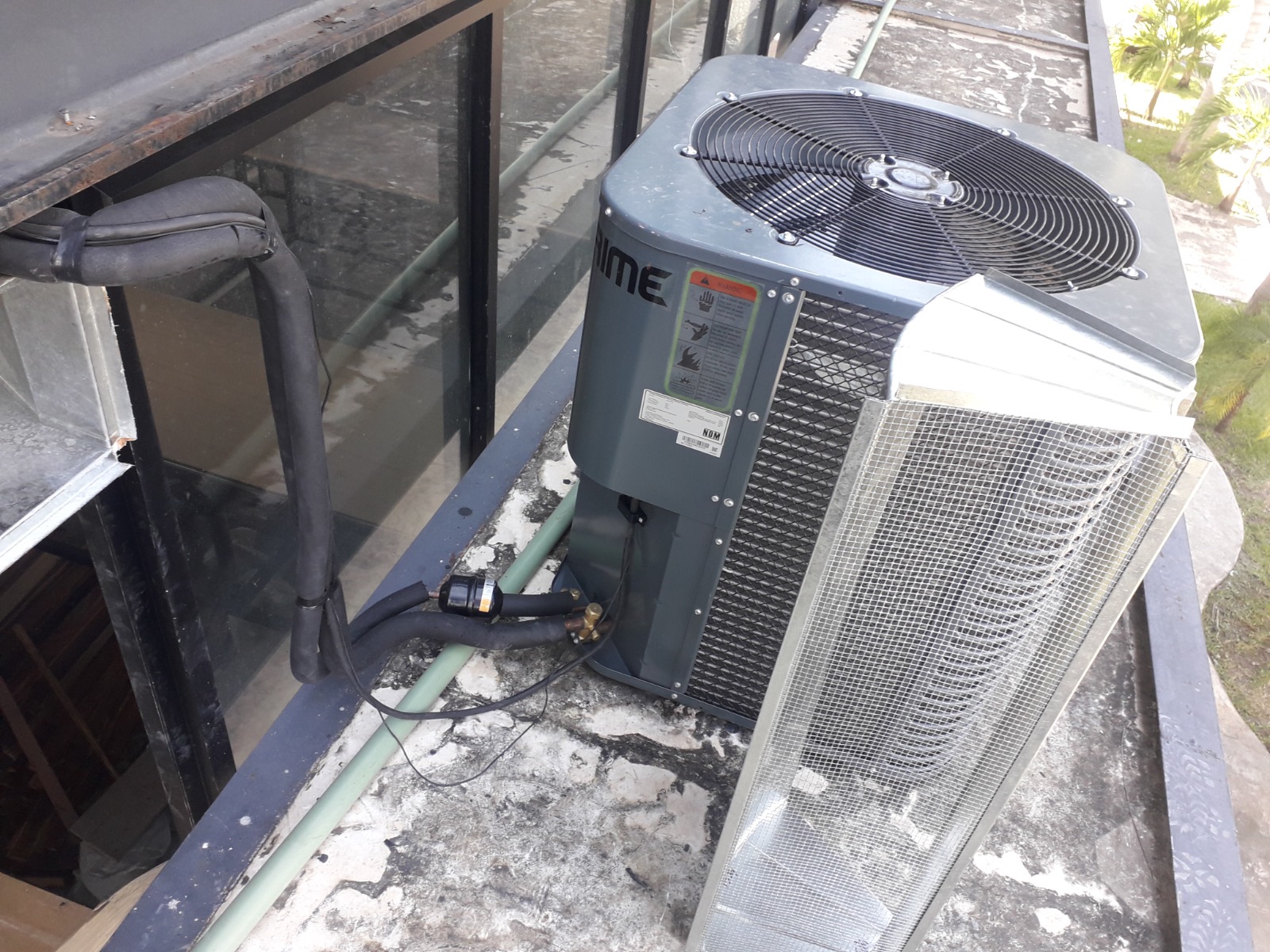

  • Instalación de unidades condensadoras en área designada.
  • Tendido de tuberías de cobre para refrigerante con aislamiento térmico.
  • Instalación de sistema de drenaje de condensados con pendiente adecuada.
  • Pruebas de hermeticidad, vacío profundo y verificación de funcionamiento.

SISTEMA DE EXTRACCIÓN E INYECCIÓN DE AIRE EN COCINA

Fabricación de Ductería en Lámina Negra

  • Fabricación de ductos en lámina negra, adecuados para manejo de aire con grasa y altas temperaturas.
  • Refuerzos estructurales según dimensiones del tramo.
  • Soldadura continua en uniones para evitar fugas.

Instalación

  • Montaje y suspensión estructural conforme a normativas aplicables.
  • Integración a campanas de extracción y/o rejillas de inyección.
  • Sellado hermético de juntas.

Sistema de Ventilación

  • Instalación de extractores e inyectores (según especificación del proyecto).
  • Verificación de flujo de aire y balance del sistema.

PRUEBAS Y PUESTA EN MARCHA

Se realizaron las siguientes pruebas técnicas:
  • Verificación de hermeticidad en líneas hidráulicas y de refrigerante.
  • Medición de caudales de aire en ductos.
  • Verificación de temperaturas de suministro y retorno.
  • Revisión de parámetros eléctricos.
  • Confirmación del correcto drenaje de condensados.
  • Pruebas operativas del sistema de extracción e inyección en cocina.

CUMPLIMIENTO NORMATIVO

Los trabajos se ejecutaron conforme a:
  • Planos y especificaciones aprobadas.
  • Recomendaciones del fabricante de los equipos.
  • Buenas prácticas de instalación HVAC.
Normativa eléctrica y mecánica vigente aplicable.
